微型马达安装须知

前言时势造英雄，科技的进步，产品的小型化似乎成为了一种趋势。利茗机械股份有限公司自1969年创立以来，

一直以生产大型减速机为主，至1992年开始生产小型减速机。利茗公司秉持著多年的事来制造经验，现在推出

微型减速机，使得公司产品型号更齐全，提供机械相关产业更完整的服务。

小型马达齿轮减速机使用行业别 Application:输送机械、电子仪器、食品机械、事务机械、包装机械、电线电缆、

印刷机械、金融业设备、医疗仪器、环保设备、纺织机械、理化仪器类、工作母机头、自动贩卖类等等。

微型马达安装事项：

因马达出力轴的不同，安装亦有所不同。

(1)圆轴型 Fig.2，在安装板上开孔后用螺丝、螺帽将马达固定在安装板上（此产品不附螺丝、螺帽）。请注意

马达的安装面与安装板之间不要留有缝隙。注意：请勿将马达斜插入安装孔或强行安装、否则有可能会造成内缘

部份受伤、马达破损。

(2)螺旋齿轮（与减速机组合）Fig.1，在安装板上开孔后，用另售的减速机所附属的4根螺丝、螺帽将马达和

减速机固定在安装板上。请注意安装时不要使用马达的凸缘与减速机的内缘留有缝隙。请注意：马达齿轮与减

速机组合时应小心的左右旋转减速机即可装入，避免强行安装导致齿轮碰伤，而造成齿轮受损减速机出现异常

运转声，产品寿命将缩短。

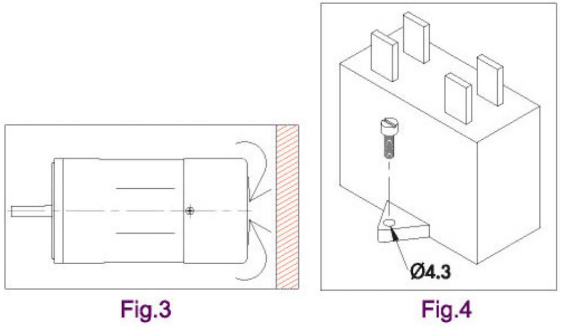

(3)附散热风扇的马达马达附散热风扇时，为了避免堵塞马达后部的散热孔，安装时请在风扇外框后部空出

10mm以上或开换气孔。Fig.3

(4)电容器安装须知（仅单相马达有附）Fig.4，安装前请先确认电容器规格是否与马达铭牌上的规格相同。

安装电容器时，请使用M4螺丝（此产品不附固定螺丝）。请注意：电容器固定时，螺丝的安装力矩请控制

在10Kgfcm以下，以防止安装脚损坏。电容器安装地点应距离马达10cm以上，以防止电容器因热而缩短

使用寿命。

(5)在安装马达减速机过程中有任何问题可以联系我司技术人员，给您专业的技术指导！
