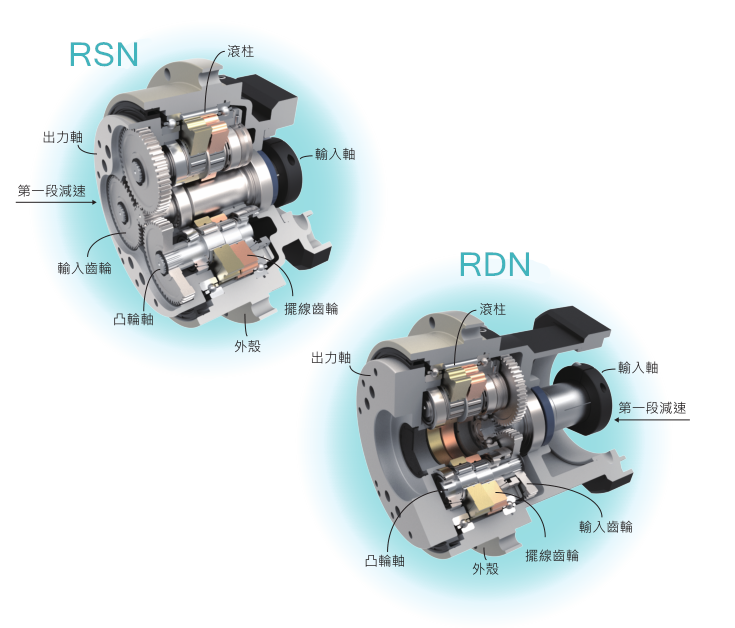

利明高精密摆线减速机CYKODRIVE系列减速机是在摆线针轮传动基础上发展起来的一种传动。由渐开线圆柱齿轮行星减速机构和摆线针轮行星减速机构二部份构成。渐开线行星齿轮与凸轮轴连成一体,作为摆线针轮传动部分的输入。凸轮轴带动摆结齿轮做偏心运动。凸轮轴向順时针方向旋转1周,摆线齿轮将沿逆时针方向移动1个齿。
利明高精密摆线减速机CYKODRIVE 系列产品特性
利明高精密摆线减速机,具有高可靠性、高刚度、高精度、大扭矩等特性。
一、采用双支撑支持机构和销:
2. 扭曲刚度非常大。
3. 齿隙小(1 arcmin)
二、承载能力大
1. 两个摆线轮设计,多齿啮合增加强度。
2. 采斜角滚珠轴承并加大轴承跨距,增加出力端刚性。
三、追求简单使用
1. 已封入润滑脂,防护等级 IP65,免更换及保护。

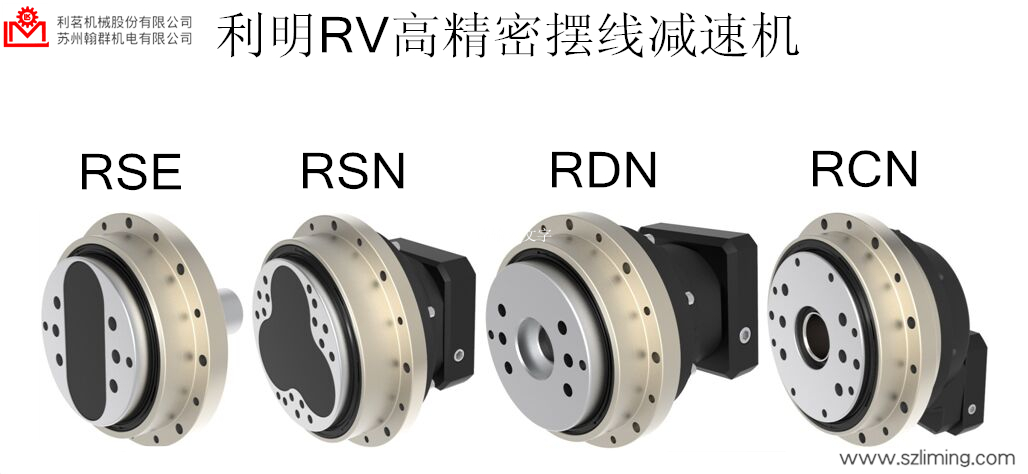

四、规格有:RSE、RSN、RDN、RCN四种
1.RSE:入力轴型。
2.RSN:入力法兰,行星前置型。
3.RDN:入力法兰,行星后置型。
4.RCN:入力法兰,中空型。
五、订货须知:
1.减速机机型,入力表示,型号,速比。
2.背隙等级,P1为标准背隙。
3.配套伺服电机的规格及图纸。
4.如有特殊要求使用,请与我司业务人员联系,给您专业的技术指导。
