精密行星减速机的回程间隙和弧分的关系

时间:2024-10-25 09:09:37 点击:79次

          利明牌精密行星减速机 SERVOBOX 系列,以螺旋齿轮设计,采用精密 CNC 滚齿机加工,咬合精准、

运转顺畅,低噪音,低背隙,高输入转速,高减速比。一体式的齿轮箱本体,与同规格型减速机相比,体积

小 ( 省 1/4 以上体积与重量 ) 输出扭力大、传动效率高。

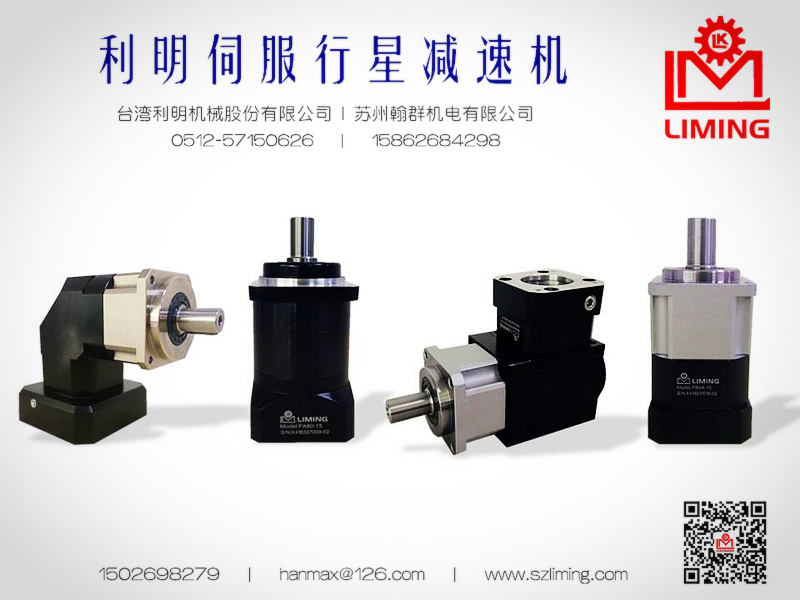

精密行星减速 机封面.jpg

精密行星减速机的回程间隙和弧分的关系可以通过以下方式进行理解:‌

回程间隙:‌指减速机输出轴与输入端最大偏差角,测量时先将齿轮输入端固定住,然后在输出轴加载

额定扭矩的2%扭矩,减速机输出端有一个微小的角位移,此角位移即为回程间隙,也叫作背隙。单

位是“弧分”,即一度的六十分之一度,回程间隙是衡量行星减速电机精度的指标之一。‌



弧分 [Arcmin]:一个圆有 360 度,1度可分为 60 弧分,即一个圆有 21600 弧分,如回程间隙标

为1 arcmin 时,意思是说减速机转一圈,输出端的角偏差1 / 60°。在实际应用中,这个角偏差与

轴直径及转盘大小有关。例如:输出端转盘半径为 500mm 时,齿轮箱精度为 j t = 3' 时,减速机

转一圈的偏差为 b = 0.44mm。



综上所述,‌回程间隙和弧分在精密行星减速机中是两个紧密相关的概念。‌回程间隙是实际测量得到

的角位移,‌而弧分是衡量这一角位移的单位,‌数值越小表示精度越高。‌精密行星减速机的设计和应

用中,‌控制回程间隙在较小的弧分范围内是实现高精度传动的重要手段。



本文由苏州翰群机电有限公司整理发布www.szliming.com转载请注明出处(利明精密行星减速机)
